GEN

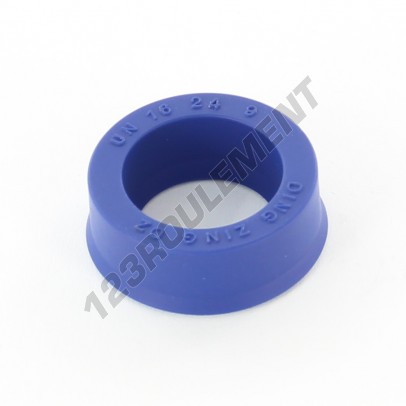

Joint Hydraulique

US-16X24X9-10-PU94

Diam. intérieur 16
Diam. extérieur 24
Epaisseur 9

Référence : US-16X24X9-10-PU94

GEN

Description

Le Joint Hydraulique de référence US-16X24X9-10-PU94 possède un diamètre intérieur de 16 mm, un diamètre extérieur de 24 mm et une épaisseur de 9 mm. Il est fabriqué en matière PU.

Voir la fiche technique

Qu’est ce qu’un joint hydraulique ?

Vous pouvez retrouver toutes les informations complémentaires relatives aux questions produits en consultant notre conseil de l'expert, en cliquant Ici

Votre prix: 5,29 € T.T.C.

  50+ pièces en stock

logo_delivery Dernier départ dans
product_sheet product_sheet product_sheet product_sheet product_sheet
product_sheet_padlockPaiement sécurisé
picto_need_help

Besoin d'une aide ou d'un conseil ?

03.59.36.04.90

Description

Le Joint Hydraulique de référence US-16X24X9-10-PU94 possède un diamètre intérieur de 16 mm, un diamètre extérieur de 24 mm et une épaisseur de 9 mm. Il est fabriqué en matière PU.

Voir la fiche technique

Qu’est ce qu’un joint hydraulique ?

Vous pouvez retrouver toutes les informations complémentaires relatives aux questions produits en consultant notre conseil de l'expert, en cliquant Ici

product_sheet product_sheet product_sheet product_sheet product_sheet
product_sheet_padlockPaiement sécurisé
picto_need_help

Besoin d'une aide ou d'un conseil ?

03.59.36.04.90

LES CLIENTS ONT AUSSI ACHETÉ

LA FICHE TECHNIQUE

Poids 5,00 g
Dureté 94,00 s
Matière PU
Epaisseur 9,00 mm
Type US
Volume 5,18 cm3
Conditionnement 1
Diam. extérieur 24,00 mm
Diam. intérieur 16,00 mm
fiche_technique

LA DESCRIPTION PRODUIT

Le Joint Hydraulique de référence US-16X24X9-10-PU94 possède un diamètre intérieur de 16 mm, un diamètre extérieur de 24 mm et une épaisseur de 9 mm. Il est fabriqué en matière PU.

LE CONSEIL DE L'EXPERT

Qu’est ce qu’un joint hydraulique ?

Un joint hydraulique est une joint de pression, pour une tige effectuant une translation. En très grande majorité utilisé comme joint de piston, de vérin.

Comment Lire la référence d’un joint hydraulique ?

Exemple : US-40X50x7-PU94 :

  • US = Forme du joint hydraulique
  • 40X50x7 = diamètre intérieur X diamètre extérieur X épaisseur
  • PU = matière
  • 94 = dureté shore La dureté shore est une échelle de dureté du matériau. Plus le nombre est élevé, plus le matériau est dur.

Comment lire les préfixes (renseigne la forme du joint) d’un joint hydraulique ?

  • US = Gorge en « U », où les 2 lèvres sont similaires
  • UP = Joint de piston = Gorge en « U », où la lèvre intérieure est plus longue
  • UT = Joint de tige = Gorge en « U », où la lèvre extérieure est plus longue
  • UTL = Gorge en « U », où la lèvre extérieure est plus longue, avec lèvre secondaire sur l’intérieure.
  • UB = Joint plein.
  • UC = Similaire au US, accompagné d’un joint torique inséré dans la gorge.

Comment lire les suffixes d’un joint hydraulique? (type de caoutchouc)

POUR LES HUILES

  • NBR = Nitrile = Caoutchouc Butadiène - Acrylonitrile de -30°C à +120°C
  • PU = Polyuréthane de -30°C à +100°C
  • FPM = Viton = Caoutchouc Fluoré de -20°C à +200°C

POUR LE LIQUIDE DE FREIN ET L'EAU

  • EPDM = Caoutchouc d'Ethylène - Propylène - Diène de -40°C à +150°C

POUR PLUS DE DÉTAILS SUR LES MATÉRIAUX, LEURS RÉSISTANCES ET LIMITES D’UTILISATION, RÉFÉREZ-VOUS AU DESCRIPTIF COMPLET SUR LA PAGE DU JOINT RECHERCHÉ

Quelle différence entre PU94 et NBR ?

Il s’agit des 2 caoutchouc les plus utilisés dans le monde hydraulique. Les 2 matériaux sont parfaitement adaptés aux huiles hydrauliques.

  • Le joint en NBR est plus souple, et accepte d’être plié pour être inséré dans son logement. En général de couleur noire chez 123Roulement.
  • Le joint en PU94 sera dur, pour accepter des pressions élevées (en général 30% de plus que le NBR). En général de couleur bleue chez 123Roulement.
