Dans l'ombre de nos installations, le palier joue un rôle aussi discret que fondamental. Qu'il s'agisse de soutenir une charge importante ou de garantir la fluidité d'un axe tournant, le choix du bon composant fait toute la différence.

Alors, comment s'y retrouver parmi les multiples références, formes et matériaux ? Découvrez les fondamentaux pour faire le bon choix et optimiser la durée de vie de vos équipements.

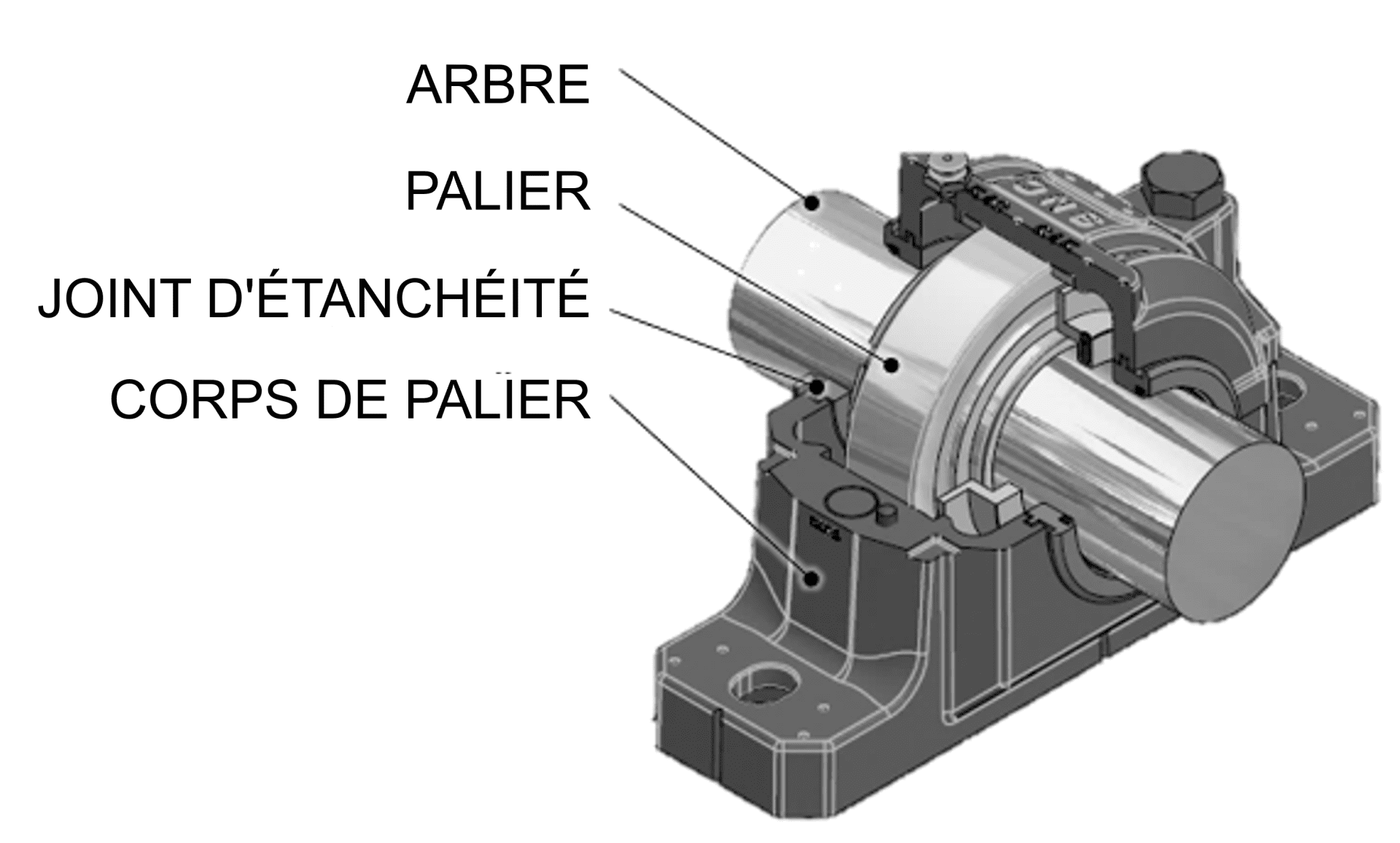

Qu'est-ce qu'un palier de roulement et un corps de palier?

On confond souvent le palier avec le roulement lui-même. En réalité, un palier complet est l'association d'un corps de palier et d'un roulement.
Son rôle est triple et essentiel pour votre mécanique :

• Maintenir un arbre en place de manière sécurisée.
• Permettre la rotation de cet arbre.
• Compenser les petits défauts d'alignement de vos structures.

En résumé : le corps assure la fixation sur la machine, tandis que le roulement permet le mouvement.

Palier semelle, applique, tendeur : les différents types de paliers

La sélection d'un palier commence par sa forme de montage. C'est l'orientation de votre arbre par rapport à la surface de fixation qui dicte le modèle à privilégier :

• Le palier semelle (préfixe UCP) : c'est le grand classique, où l'arbre est généralement parallèle à la surface de fixation.
• Le palier applique (UCF, UCFL ou UCFC) : conçu pour les montages où l'arbre est généralement perpendiculaire à la surface de fixation.
• Les coulisseaux-tendeurs (UCT) : ils sont spécifiques et souvent utilisés pour ajuster la tension.
• Les paliers à cartouche (UCC) et suspendus (UCHA) : ils sont réservés à des montages plus spécifiques.

Le point technique : la fixation sur l'arbre peut s'effectuer de différentes manières, notamment par vis de fixation, par bague excentrique ou encore par manchon de serrage.

Fonte, inox, plastique : quel matériau pour quel environnement ?

Le corps de palier agit comme l'armure de votre roulement. Le choix du matériau dépend surtout de l'environnement d'utilisation :

• La fonte : c'est le standard incontournable, idéale pour les applications industrielles robustes.
• La tôle d'acier : plus légère, elle convient plutôt aux charges légères à modérées.
• Le thermoplastique : c'est le champion de l'industrie alimentaire, pharmaceutique ou des environnements soumis aux lavages réguliers. Faciles à nettoyer et résistants à l'humidité, ces corps de paliers sont souvent équipés de bouchons. Ils peuvent être associés à un roulement insert en inox et à une graisse alimentaire de classe H1 (par exemple, la gamme SKF LGFG 2, certifiée NSF H1).
• L'inox : on le retrouve pour les corps de paliers dans certains environnements plus exigeants ou corrosifs.



Comment prendre les mesures exactes d'un palier ?

Munissez-vous d'un pied à coulisse pour garantir une précision absolue. Voici les dimensions incontournables à relever pour remplacer votre pièce :

• Le diamètre intérieur (ou alésage) : mesurez le trou central de la bague intérieure du roulement. C'est là que viendra se loger votre arbre.
• Le diamètre extérieur : mesurez la bague extérieure du roulement de bout en bout.
• La largeur (ou l'épaisseur) : prenez la mesure d'un côté à l'autre du roulement.
• L'entraxe de fixation : sur le corps du palier, mesurez la distance exacte entre le centre des trous de fixation (souvent deux ou quatre trous) pour vous assurer qu'il s'adaptera à votre support.

Le conseil de l'expert : lors de la prise de cote, veillez à ce que les mâchoires de votre pied à coulisse n'exercent pas une force excessive sur la bague extérieure, au risque de fausser légèrement le résultat.

Optimiser la durée de vie de vos équipements

Pour maximiser la durée de vie de vos paliers, il ne suffit pas de bien les choisir : il faut aussi bien les protéger. On peut y ajouter des accessoires indispensables comme des graisseurs pour la lubrification, ou des bouchons de protection afin de faire barrage à la poussière.

Pour aller plus loin, découvrez notre vidéo explicative pour tout comprendre sur les paliers : ici

Conclusion : ne laissez pas la fiabilité au hasard

En résumé, choisir le bon palier, c'est associer la bonne forme de montage et le bon matériau à votre application.

Attention au piège classique : les équivalences entre marques ne garantissent pas toujours une interchangeabilité parfaite. Pensez donc à bien vérifier les dimensions et les caractéristiques techniques avant de commander.

Un doute sur une référence ou sur la compatibilité d'un insert ? Notre service client est là pour vous accompagner sur 123roulement.com.
