Comment bien choisir sa pince circlip ?



Introduction

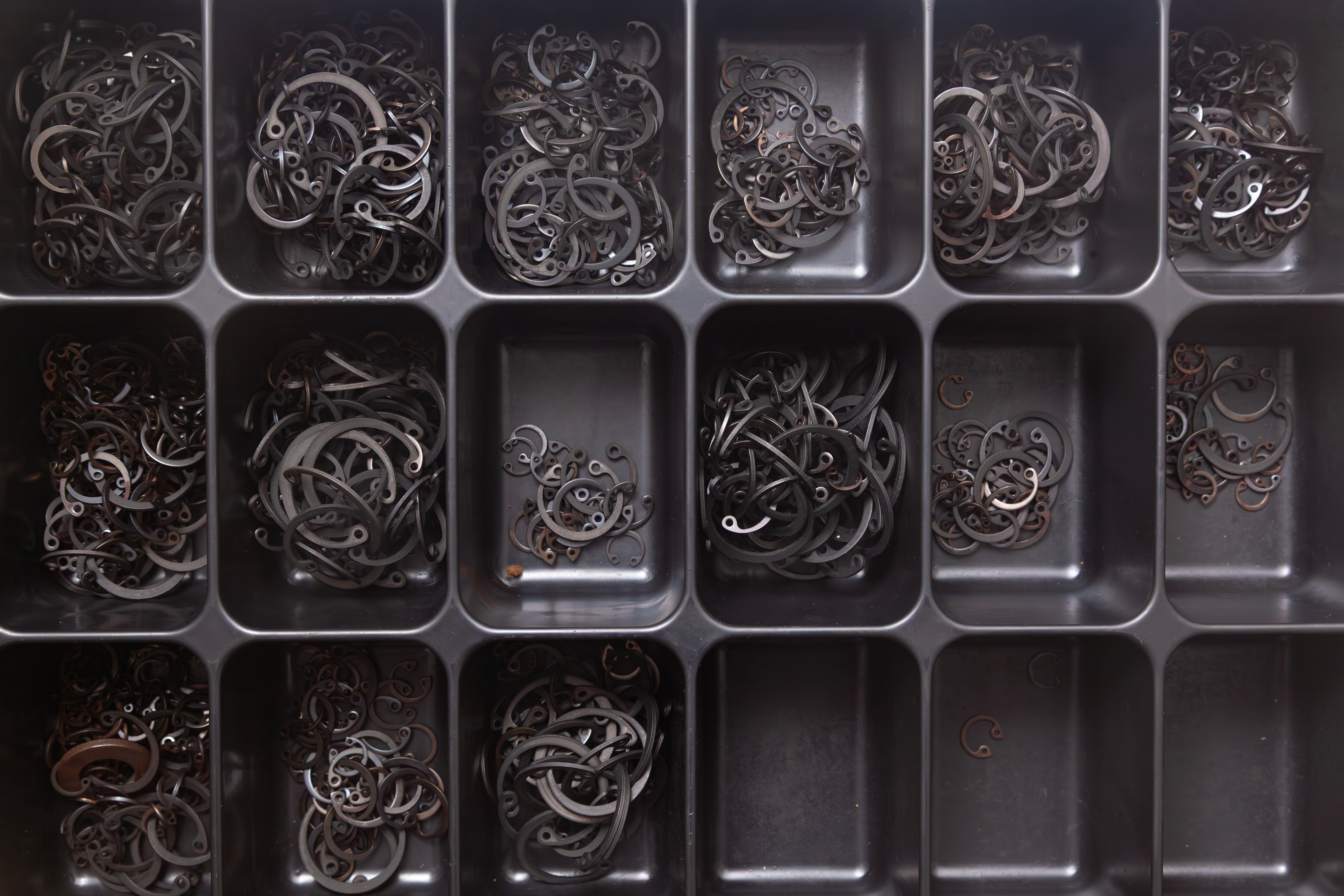

Les circlips, aussi appelés « anneaux de retenue », sont de petites pièces métalliques essentielles pour maintenir des composants mécaniques en place. Que ce soit dans l’automobile, le bricolage ou la mécanique de précision, ils garantissent la sécurité et la fiabilité d’un montage.





Pour installer ou retirer correctement un circlip, il est indispensable d’utiliser une pince adaptée. En effet, tenter la manipulation avec un tournevis ou une pince classique peut non seulement endommager la pièce, mais aussi représenter un risque pour l’utilisateur.

Il existe deux grandes familles de circlips : les circlips intérieurs, qui se logent dans une gorge à l’intérieur d’un alésage pour retenir un axe ou un roulement, et les circlips extérieurs, qui se placent autour d’un arbre ou d’un axe afin d’empêcher le déplacement de pièces montées dessus. Leur forme diffère légèrement : les circlips intérieurs sont conçus pour se contracter lors de leur manipulation, tandis que les circlips extérieurs se dilatent à la manipulation. Cette distinction est essentielle, car elle conditionne le choix de la pince adaptée et garantit la bonne tenue des assemblages mécaniques.

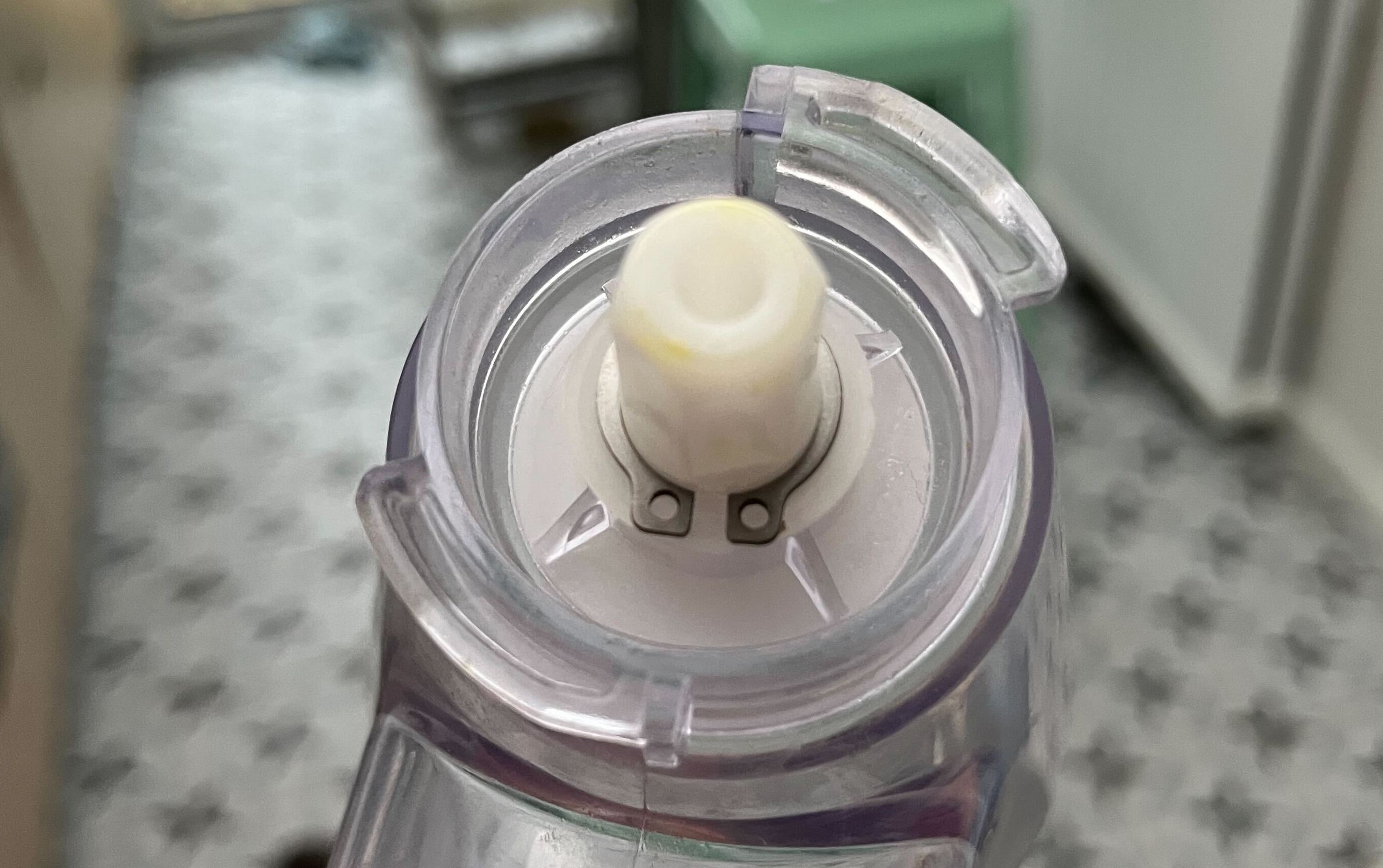

Les circlips se retrouvent dans plusieurs machines différentes, allant d'un robot Moulinex Fresh Express (génial pour hacher ou râper des légumes, faire des nectars..) :

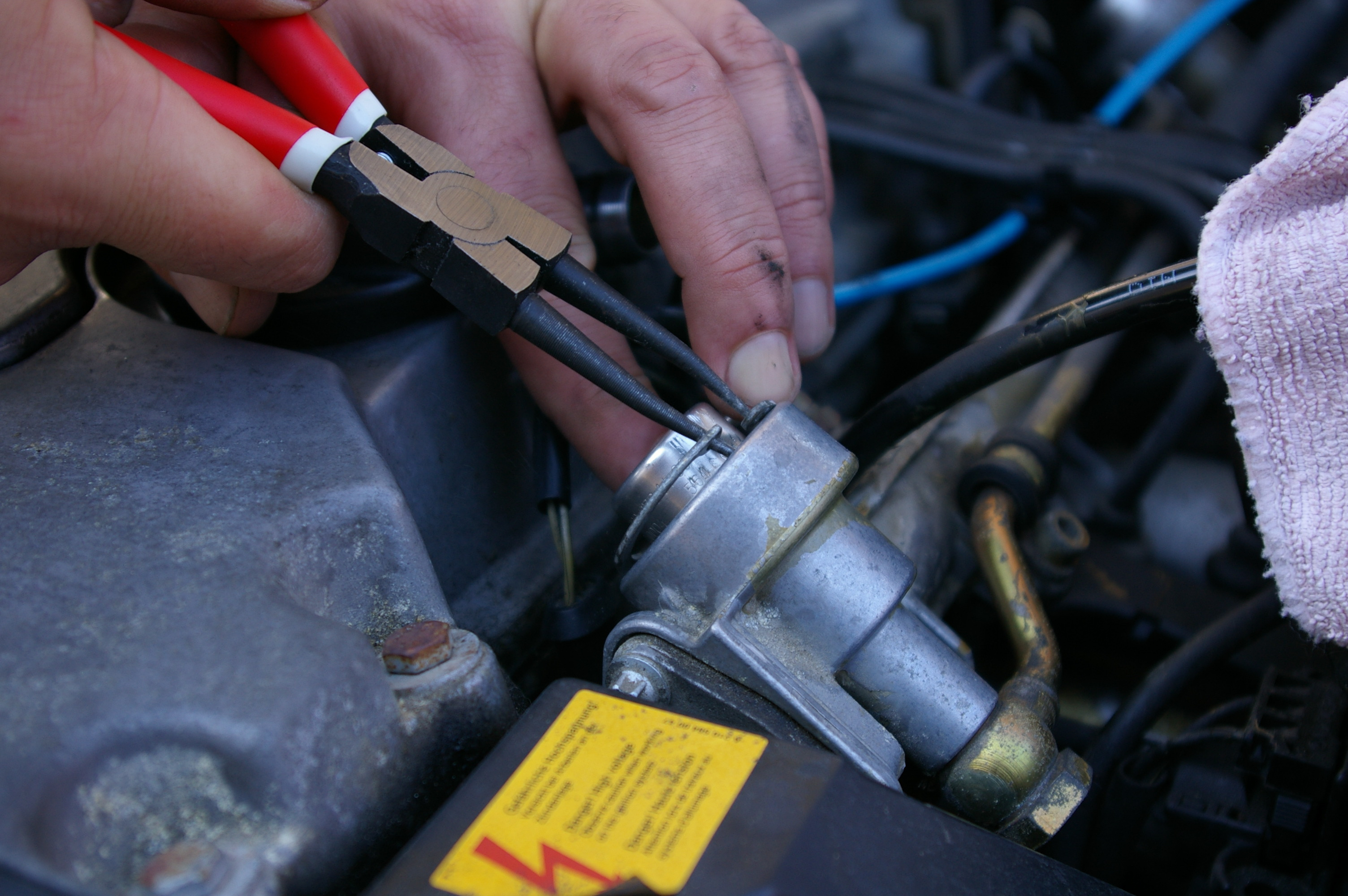

Mais aussi dans des moteurs ou autres machines plus complexes :

Dans cet article, nous allons voir les différents types de pinces circlips, comprendre leurs spécificités et découvrir les critères essentiels pour bien choisir son outil.



Qu’est-ce qu’une pince circlip et à quoi sert-elle ?

Une pince circlip est un outil spécialement conçu pour manipuler les circlips. Ces petits anneaux métalliques, logés dans une gorge, servent à maintenir des éléments mécaniques en place, par exemple sur un axe ou à l’intérieur d’un alésage.

La pince circlip permet d’écarter ou de resserrer l’anneau afin de l’installer ou de le retirer facilement, sans risquer de l’abîmer ni de forcer sur la pièce.

On retrouve ces outils dans de nombreux domaines :

• Automobile : pour le montage et démontage de pièces moteur, transmissions, boîtes de vitesses.


• Mécanique industrielle : maintien de roulements, sécurisation d’axes de machines, fixation de composants mobiles.


• Bricolage : pour réparer ou entretenir du matériel équipé de circlips comme des tondeuses à gazon, des pédales de vélo, des laves linges…



En résumé, la pince circlip est un outil incontournable dès qu’il s’agit de travailler proprement et en sécurité avec des circlips.

Les différents types de pinces circlips

Il existe plusieurs modèles de pinces circlips, adaptés selon la position et le type de l’anneau de retenue. Bien les distinguer est essentiel pour éviter toute erreur de manipulation.

La pince pour circlips intérieurs

La pince pour circlips intérieurs est utilisée lorsque l’anneau est placé dans une gorge à l’intérieur d’un alésage.
On la retrouve par exemple dans des cylindres de vérins hydrauliques, dans des moyeux de roue ou encore à l’intérieur de certains engrenages.

Son fonctionnement est simple : en serrant la pince, les becs se rapprochent pour resserrer le circlip et permettre sa mise en place ou son retrait.

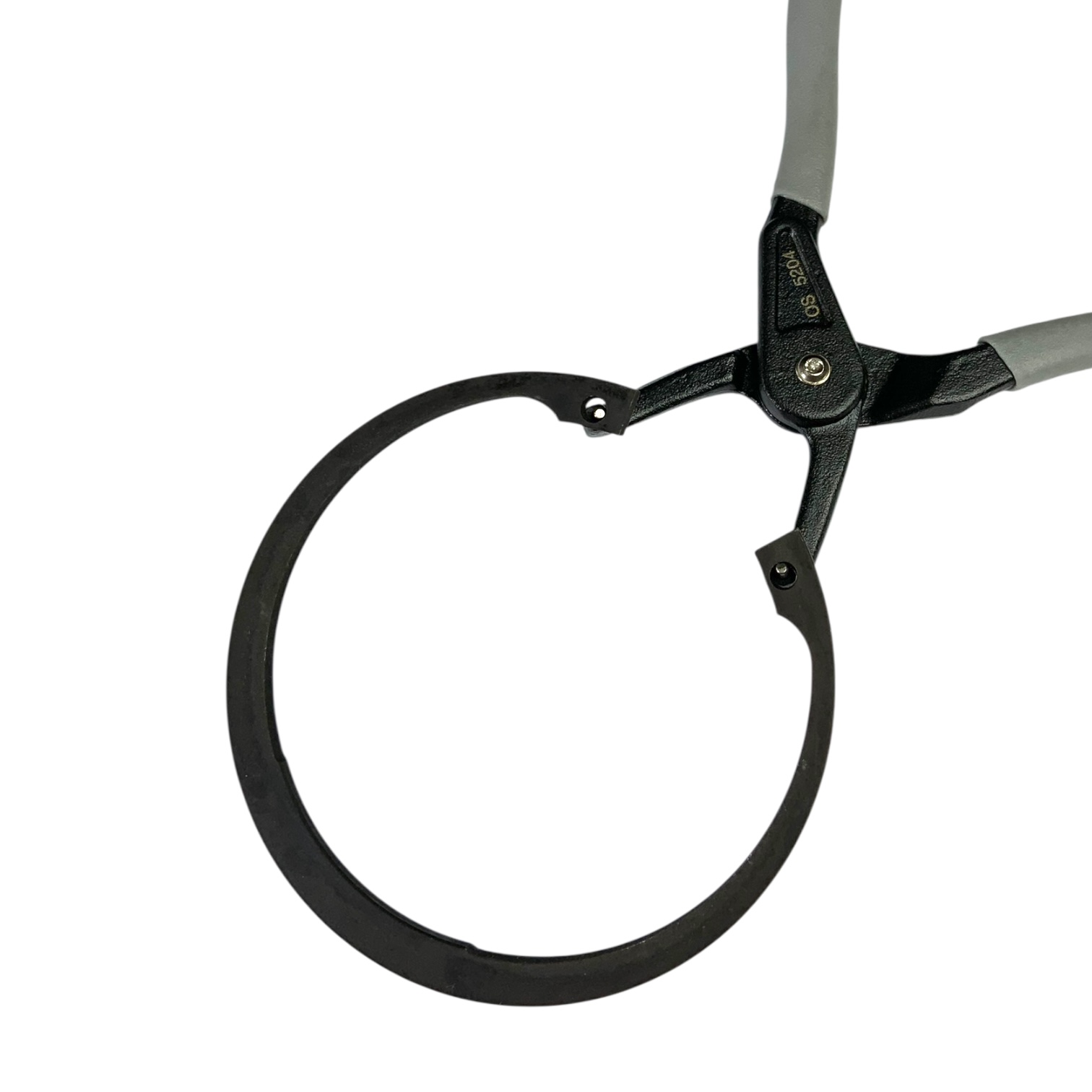

Exemple ici avec la OS5204 :

La pince pour circlips extérieurs

La pince pour circlips extérieurs s’emploie pour les anneaux montés à l’extérieur d’un axe.

On en trouve par exemple sur des arbres de transmission, des axes de pédalier de vélo, ou encore sur des mécanismes de machines industrielles où le circlip empêche les pièces de glisser le long de l’axe.

Ici, c’est l’inverse de la pince intérieure : en serrant la pince, les becs s’écartent, ce qui permet d’agrandir le circlip afin de l’installer ou de le retirer facilement.

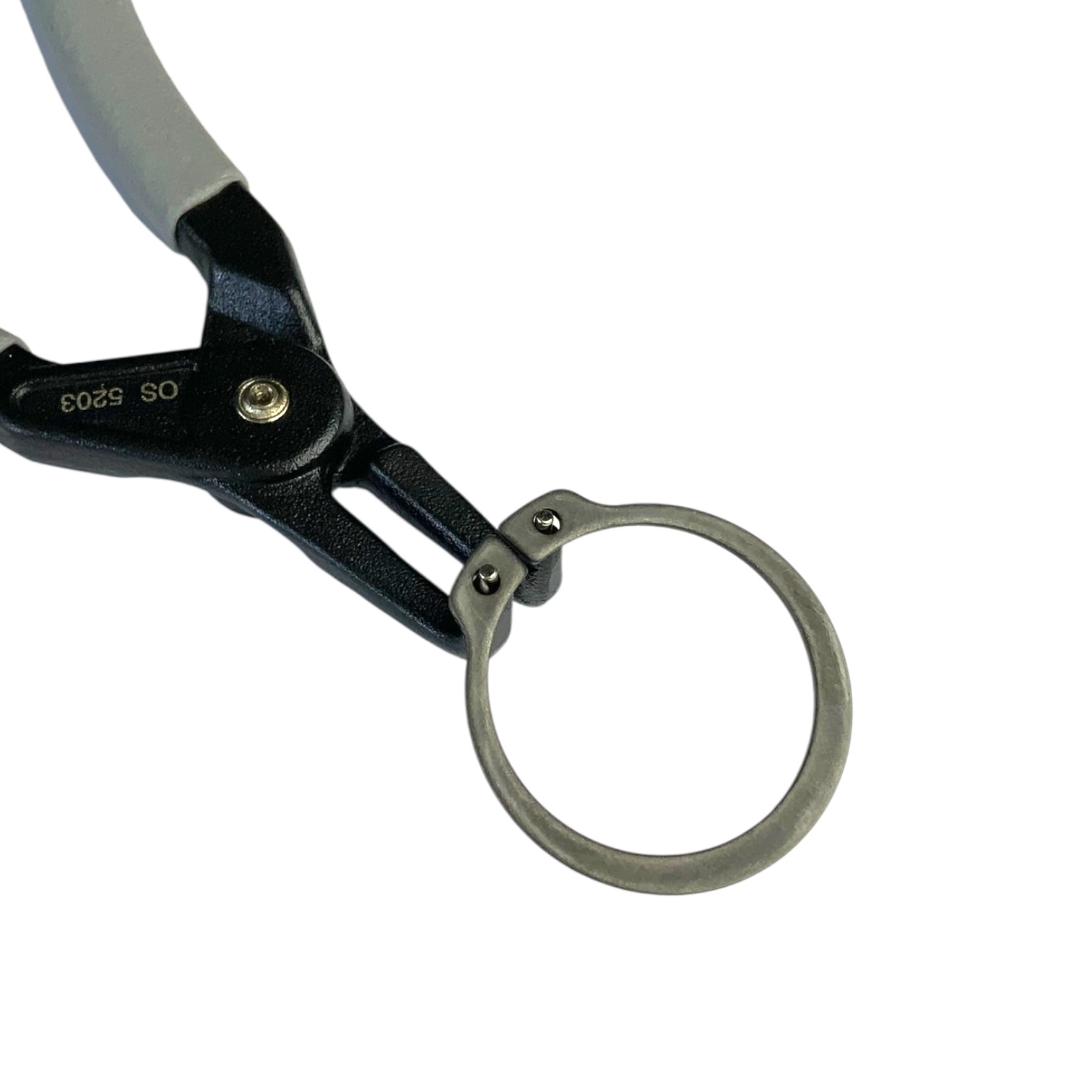

Exemple ici avec la OS5203 :





Les variantes : droites, coudées ou à embouts interchangeables

• Pinces droites : idéales pour un accès direct et dégagé. (la OS1126BL par exemple)


• Pinces coudées : pratiques pour atteindre des zones difficiles d’accès ou mal orientées. (la OS1127BL)


• Pinces à embouts interchangeables : un seul outil permet de manipuler plusieurs tailles de circlips, ce qui les rend polyvalentes et économiques. (le pack complet avec notre coffret disponible ici)

Comment bien choisir sa pince circlip ?

Choisir la bonne pince circlip dépend avant tout du type de circlip et de l’utilisation prévue. Voici les critères essentiels à prendre en compte :

1. Vérifier le type de circlip

Avant tout, il faut savoir si vous travaillez sur un circlip intérieur ou extérieur, car chaque modèle de pince est conçu pour un usage précis. Une pince mal adaptée ne permettra pas d’installer ou de retirer correctement l’anneau.

2. Adapter la pince au diamètre du circlip

Chaque pince est conçue pour fonctionner sur une plage de diamètres spécifiques. Vérifier la compatibilité avec vos circlips évite les manipulations difficiles ou le risque de détériorer l’anneau.

3. Choisir selon la fréquence d’utilisation

• Pour un usage occasionnel (petits travaux de bricolage), une pince simple peut suffire. (la OS1125BL fera l’affaire pour ce genre d’usage)


• Pour un usage régulier ou professionnel, il est préférable d’investir dans une pince robuste, avec des poignées ergonomiques et antidérapantes. (la pince OS5204 est parfaite pour un usage professionnel)



4. Tenir compte de l’ergonomie et de l’accessibilité

• Les pinces droites conviennent aux zones dégagées (La OS1126BL est un bon exemple).


• Les pinces coudées facilitent le travail dans les endroits étroits ou difficiles d’accès.


• Les pinces à embouts interchangeables offrent une grande polyvalence, surtout si vous manipulez des circlips de tailles variées.



Privilégier la qualité des matériaux

Nos pinces circlips, comme la OS5204, sont fabriquées en acier S45C, un acier carbone reconnu pour sa solidité et sa longévité. Grâce à un traitement thermique spécifique, elles atteignent une dureté comprise entre 48 et 52 HRC, ce qui leur permet de résister à une utilisation régulière sans s’user prématurément.

Les pointes, quant à elles, bénéficient d’une finition encore plus renforcée avec une dureté supérieure, offrant une excellente résistance à la traction. Cette qualité particulière garantit une manipulation précise et sécurisée des circlips, même dans les conditions les plus exigeantes.



Conseils pratiques d’utilisation

Avant de lister quelques conseils d'utilisation, voici une vidéo pour illustrer le bon maniement d'une pince à circlips dans un cas concret :





Même si une pince circlip est simple à manipuler, certaines erreurs sont fréquentes. Voici quelques recommandations pour travailler efficacement et en toute sécurité.

• Utiliser la bonne pince selon le type de circlip

Un circlip intérieur doit être écarté, tandis qu’un circlip extérieur doit être resserré. Confondre les deux est l’erreur la plus courante et entraîne souvent une déformation de l’anneau. Vérifiez toujours le type de circlip avant d’intervenir.

• Adapter la pince au bon diamètre

Employer une pince trop grande ou trop petite peut provoquer le glissement des becs hors des trous du circlip. Pour éviter cela, choisissez une pince correspondant au diamètre de l’anneau manipulé.

• Éviter les outils de substitution

Un tournevis ou une pince universelle n’offrent pas la précision nécessaire. Ces solutions de fortune entraînent souvent des dérapages, des blessures ou des circlips inutilisables.

• Se protéger contre les projections

Lorsqu’un circlip est mal manipulé, il peut sauter brutalement et se perdre dans l’atelier, voire blesser l’utilisateur. Placer un chiffon au-dessus de la pièce évite de perdre l’anneau et limite les risques. Le port de lunettes de protection est également recommandé.

• Entretenir régulièrement la pince

Un essuyage après usage, accompagné d’un léger graissage de l’articulation, prolonge la durée de vie de l’outil. Vérifiez également que les pointes ne soient pas émoussées ou rouillées, afin de conserver une bonne précision.



Conclusion

Bien choisir sa pince circlip, c’est avant tout identifier le type de circlip (intérieur ou extérieur), puis sélectionner une pince adaptée au diamètre et à l’accessibilité de la zone de travail. Les variantes droites ou coudées offrent chacune leurs avantages selon la situation.

Opter pour une pince de qualité, fabriquée dans un acier résistant, garantit un outil fiable et durable. En complément, respecter quelques règles simples d’utilisation permet d’obtenir un résultat propre et sécurisé.

En résumé, une pince bien choisie et bien utilisée vous fera gagner du temps, préservera vos circlips et assurera un montage impeccable.
